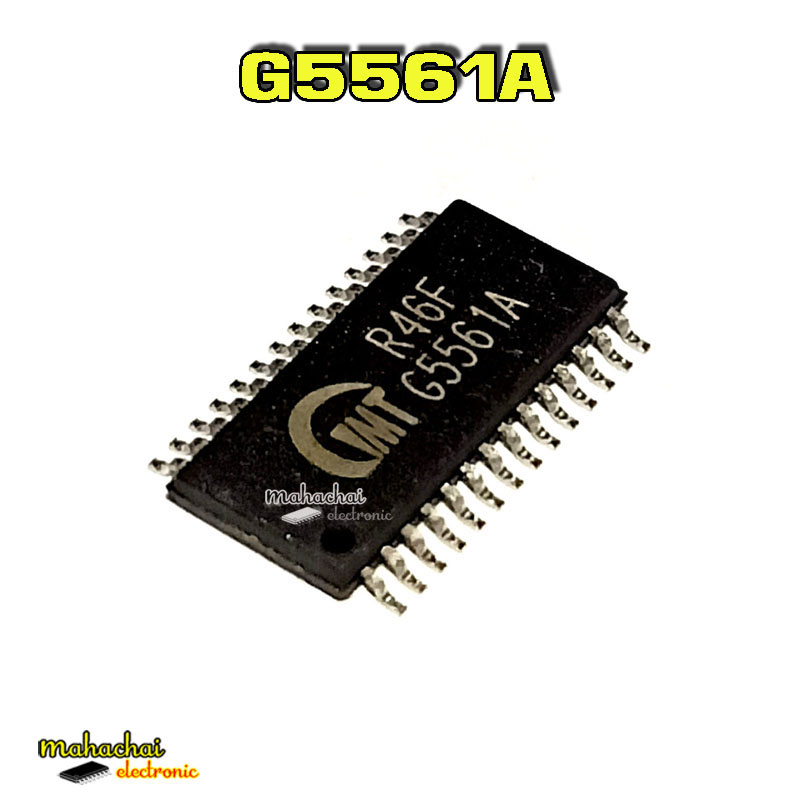

G5561AF41U G5561A SMD TSSOP
มาเป็นคนแรกที่รีวิวพรีเมี่ยมสินค้านี้
รายละเอียดครบ
(รอ)
ตรงกับหน้าเว็บ
(รอ)
ราคาคุ้มค่า
(รอ)
คุณภาพสินค้า
(รอ)
รายละเอียดสินค้า
| ไฮไลท์ |
G5561AF41U G5561A SMD TSSOP
|
| ข้อมูล |
น้ำหนัก
บาร์โค้ด
ลงสินค้า
อัพเดทล่าสุด
|
| รายละเอียดสินค้า |
G5561AF41U G5561A SMD TSSOP
Datasheet (ไม่มีการรับประกัน) Features
8V to 14V Input Voltage Range
VS Output Voltage Range up to 19 V
1% Accurate Boost Converter with 3A Switch
Current
1.5% Accurate 2.3A Step-Down Converter
500kHz/750kHz Fixed Switching Frequency
150mA Negative Charge Pump Driver for VGL
150mA Positive Charge Pump Driver for VGH
Adjustable Sequencing for VGL, VGH
Gate Drive Signal to Drive External MOSFET
Internal and Adjustable Soft Start
Cycle-by-Cycle Over Current Protection
Short-Circuit Protection
Overvoltage Protection
Thermal Shutdown
Available in TSSOP-28 Package Applications
TFT LCD Displays
General Description
The G5561A DC-DC converter provides regulated voltages required by thin-film transistor (TFT) liquid crystal
displays (LCD) panels in TSSOP package. One step-up
converter, one step-down converter, and two charge
pumps convert the 8V to 14V input voltage into four
output voltages. These features complete the powersupply requirements of large screen LCD panels. The
step-up converter provides source voltages VS and the
step-down converter provides logic voltage for the system. The dual charge pumps independently generate
adjustable regulated output voltages VGL and VGH to
bias the LCD. These four blocks operate with a fixed
switching frequency of 500kHz or 750kHz.
Both step-up and step-down converters operate in
asynchronous switch mode. Current mode control provides fast transient response and eases loop stabilization. Fault protection includes cycle-by-cycle current
limit, thermal shutdown, overvoltage protection of the
step-up converter and short-circuit protection of the
step-down converter.
Current mode control is used for both charge pumps to
regulate its output voltage, which minimizes output
ripple and capacitor sizes.
The G5561A is available in an 28-pin TSSOP package.
    |
